El proceso de Clausius Rankine es un proceso de energía de vapor. Se utiliza como un proceso de comparación para las centrales eléctricas de vapor. Por lo general, el medio de trabajo en el proceso de Clausius Rankine es el agua.

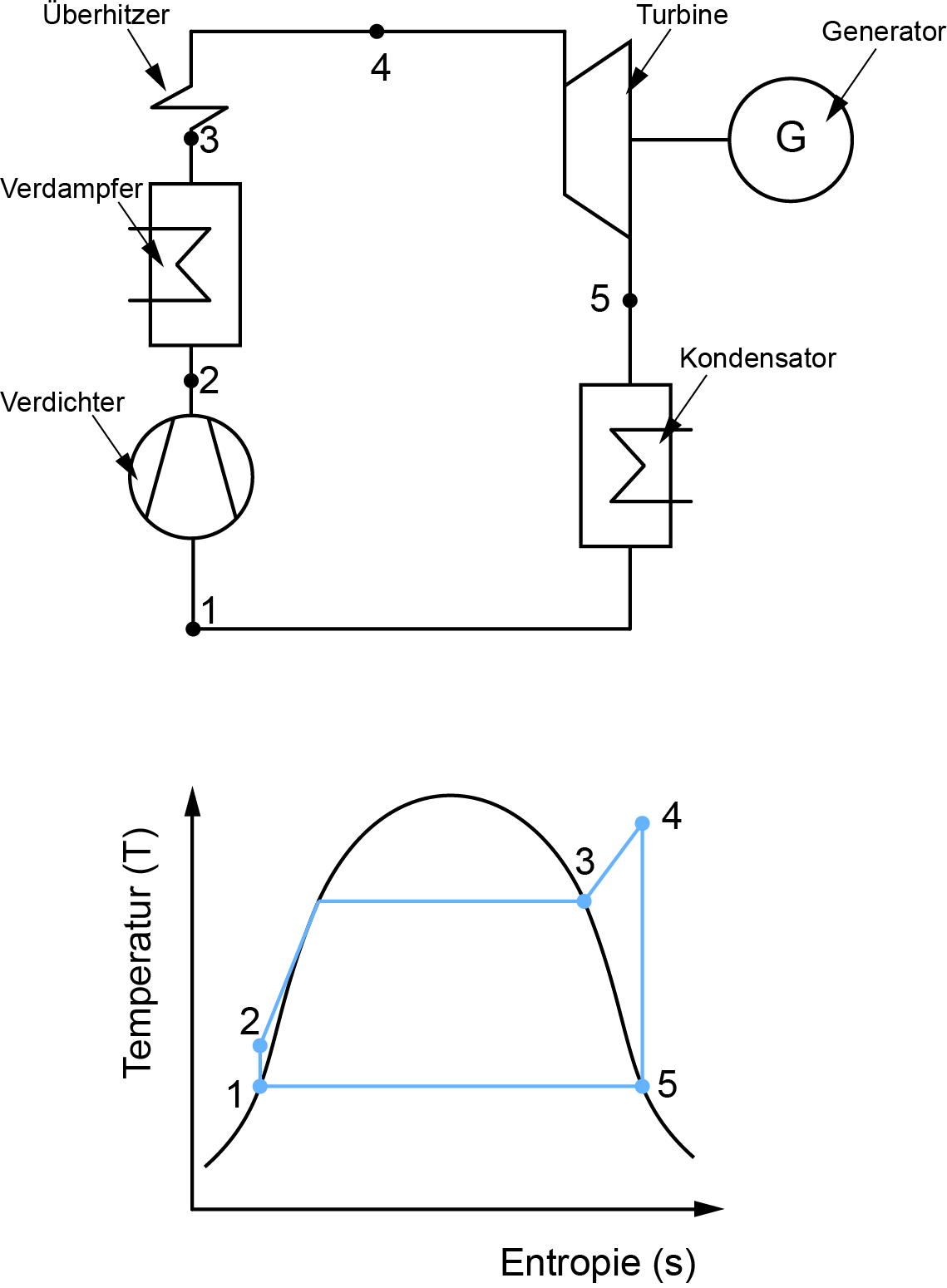

La figura 1 muestra tanto la disposición de los componentes de la central eléctrica de un proceso Clausius-Rankine como el proceso trazado en un diagrama de entropía de temperatura (diagrama T-s). El proceso comienza con un aumento de la presión adiabática del agua de alimentación (1-2), seguido de una entrada de calor isobárico en una caldera. La entrada de calor consiste en el precalentamiento y la evaporación (2-3) y el sobrecalentamiento del vapor (3-4). El vapor sobrecalentado se expande entonces (4-5) en una turbina, por lo que la energía térmica contenida en el vapor se convierte primero en energía mecánica y luego en energía eléctrica a través del generador. Después de que el vapor expandido es condensado isobáricamente (5-1) en un condensador, el proceso del ciclo comienza de nuevo.
Proceso circular de Clausius Rankine
Clausius-Rankine cycle, Clausius-Rankine process
