La espiral de entrada es parte de una planta hidroeléctrica. Consiste en una carcasa en forma de espiral. Normalmente está hecho de acero o de hormigón armado. Mientras que las espirales de acero tienen una sección transversal circular, las secciones transversales rectangulares también se utilizan para espirales de hormigón armado.

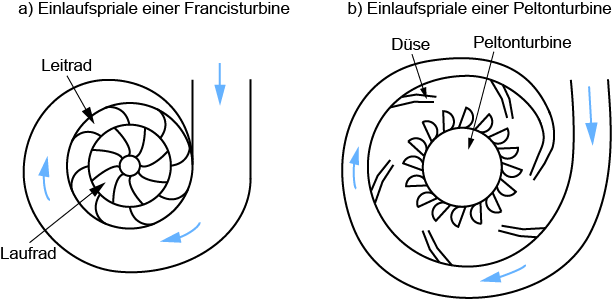

La tubería de presión termina en una carcasa de entrada o en la espiral de entrada, que conduce el agua de accionamiento a la turbina. En las turbinas Francis, la espiral de entrada encierra toda la rueda guía, como se muestra en la figura 1a. La sección transversal de la espiral de entrada disminuye sobre la circunferencia, de modo que el diámetro después de 270 grados es sólo un 30 por ciento del diámetro inicial. Esto sirve para presurizar uniformemente la turbina y para mantener la presión alrededor de la circunferencia. Esto resulta en un aumento de la estabilidad mecánica, ya que las fuerzas que actúan se distribuyen uniformemente sobre el rotor. Además, la voluta de entrada transmite al fluido un momento angular necesario para la generación de energía en las turbinas de alta presión. En el caso de una turbina Pelton, se emiten boquillas desde la espiral de acero a intervalos regulares, dirigiendo el agua tangencialmente al corredor. La figura 1b muestra que la sección transversal de la espiral de entrada también disminuye con la circunferencia para mantener la presión.
carcasaen espiral, espiral, gusano de entrada
spiral casing
