La turbina de flujo pasante es una turbina de agua. La turbina de flujo continuo es una turbina de presión constante. Se utiliza en las centrales hidroeléctricas con bajas alturas de 1 m a 200 m y bajos caudales de 0,025 m³/s a 15 m³/s. Entre ellas se encuentran las centrales hidroeléctricas en la gama de baja presión o en la gama de media presión con un espectro de potencia de unos pocos kilovatios a 1,5 MW. Ejemplos de ello son las centrales eléctricas de pasada y las pequeñas centrales de almacenamiento de agua. La eficiencia de la turbina de flujo pasante es de alrededor del 85 por ciento.
El corredor cilíndrico de eje horizontal es similar a una rueda de agua y tiene alrededor de 20 a 40 hojas curvas. La turbina de flujo pasante está dividida en varias secciones de idéntica construcción, que están montadas una detrás de la otra en un eje. Esto permite apagar secciones individuales de la turbina de agua cuando el suministro de agua es bajo. Esto permite que la turbina de flujo continuo alcance un alto grado de eficiencia incluso con flujos de volumen que se desvían del funcionamiento nominal. Además, la turbina de flujo pasante es adecuada para las plantas de los ríos más pequeños donde el caudal de agua fluctúa frecuentemente.

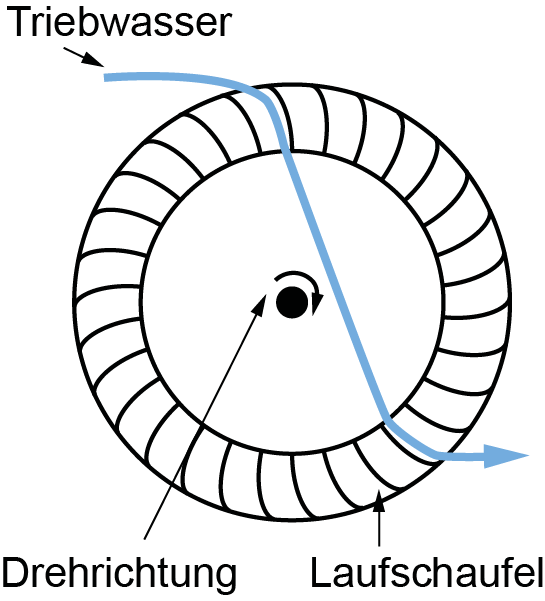

En la turbina de flujo cruzado, el agua motriz que fluye desde la entrada es desviada por los álabes guía y alimentada al impulsor desde el exterior. Desde allí, el agua de la turbina fluye por el interior de la turbina de agua. Luego fluye de nuevo a través de las palas del rotor desde el interior hacia el exterior. De esta manera, el agua libera su energía al corredor en dos etapas. El principio de funcionamiento del rodete de una turbina de flujo cruzado se muestra en la figura 1. Se puede diseñar una turbina de flujo continuo con un tubo de succión en la salida del impulsor. El tubo de succión crea una presión negativa en la salida de la turbina, lo que aumenta la eficiencia de la turbina de flujo continuo.
Turbina Ossberger
cross-flow turbine
