Las redes de rayos son una forma simple de red. Las redes de rayos también se llaman redes radiales, redes de puntos o redes de extensión. Son típicas de bajo voltaje en las zonas rurales con baja densidad de carga. Consisten en una serie de líneas ramificadas que se suministran desde una estación de la red local común. Las redes de radiación también se pueden encontrar en ciudades con altas densidades de carga. Aquí, sin embargo, las líneas se mantienen cortas.

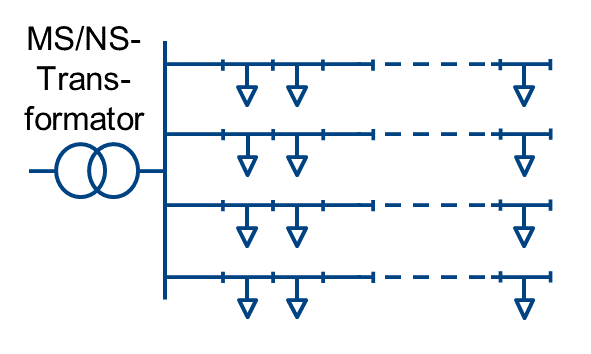

La figura 1 muestra la estructura de un típico alimentador de bajo voltaje diseñado como una red radiante. En el funcionamiento normal, todas las líneas de suministro pertenecientes a una estación de la red de radiación irradian desde el alimentador. Todas las posibles conexiones entre las líneas están apagadas. Esto proporciona una clara dirección del flujo de energía desde la estación de la red local hasta el consumidor. Por ejemplo, las líneas de salida abastecen a las casas de la calle en redes de suministro público de baja tensión. En las redes de baja tensión con un gran número de plantas de generación descentralizadas, el flujo de energía también puede invertirse.
Las ventajas de las redes de rayos son la planificación sencilla y los bajos costos, así como la gran claridad en la solución de problemas. Otra ventaja es la reducción de los costos de conmutación y protección.
El inconveniente es que en caso de fallo, ya no se puede abastecer a todos los consumidores de un rayo, lo que da lugar a una gran cantidad de fallos. Además, pueden producirse grandes pérdidas en las líneas y problemas de voltaje al final de las líneas más largas. También existe el peligro de que el voltaje caiga muy bajo cuando se encienden grandes cargas. Sin embargo, estas debilidades estructurales pueden ser contrarrestadas con medidas como los sistemas móviles de energía de emergencia o las líneas de conexión a las redes vecinas que se cierran en caso de fallo. Sin embargo, el período de interrupción después de un fallo en la red de radiación suele ser siempre de una duración de una hora, aunque haya líneas de conexión con las redes vecinas.
