Además de la cesta geotérmica y el colector en espiral, un colector de superficie es otro tipo de colector geotérmico. El colector de superficie se instala debajo de la línea de congelación. Al mismo tiempo, debe estar ubicado dentro del suelo, que es regulado térmicamente por el sol en verano. Estos requisitos suelen cumplirse a profundidades de 1-2 m. En consecuencia, los colectores de superficie se utilizan como fuente de calor para las bombas de calor en la energía geotérmica cercana a la superficie.

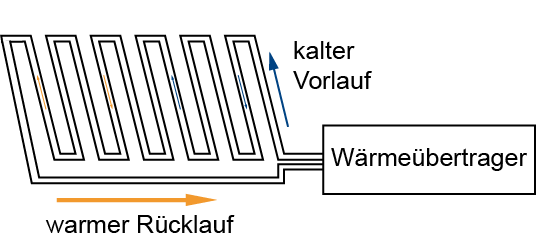

Los tubos de transferencia de calor de un colector de superficie se instalan horizontalmente en el suelo en una gran superficie (véase la figura 1). Los tubos se colocan con distancias entre 50 y 80 cm. La longitud total de la tubería es de varios 100 m. Un fluido de transferencia de calor circula dentro del sistema, que absorbe el calor del suelo. La cantidad de calor transferido por unidad de tiempo, la llamada capacidad de extracción de calor, depende, entre otras cosas, de la conductividad térmica del suelo. Esto a su vez depende de la composición, la temperatura, el contenido de aire y el contenido de agua. La capacidad de extracción de calor suele ser de 10-40 W/m².
Una desventaja del coleccionista de la zona es que no es posible construir en la zona de arriba. Un desarrollo obstruiría la radiación solar.
