Un diagrama de circuito equivalente es una representación gráfica simplificada de un circuito que se comporta eléctricamente de la misma manera que el circuito real. Los circuitos equivalentes simples consisten esencialmente en resistencias óhmicas, capacitancias, inductores, fuentes de voltaje y fuentes de corriente.

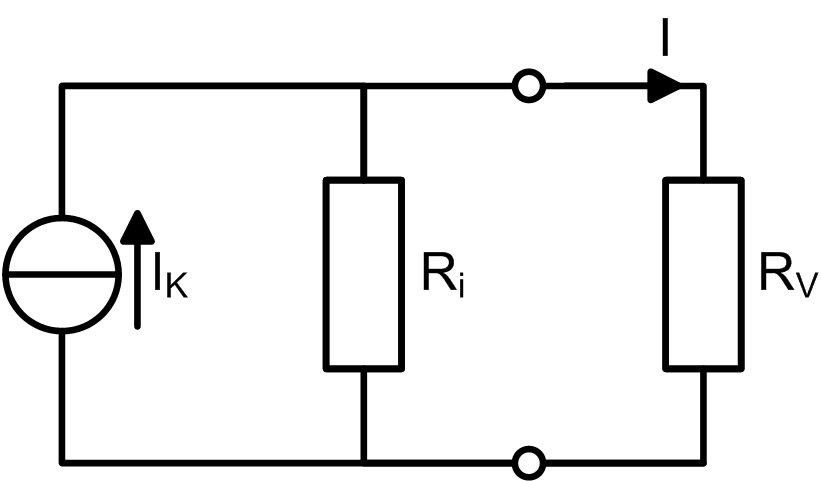

Los componentes de un circuito normalmente se influyen mutuamente. Además, muchos componentes dependen de diversas variables de influencia. En un diagrama de circuito equivalente, los circuitos y las relaciones complejas se simplifican de tal manera que los circuitos se vuelven manejables. Por ejemplo, varias resistencias paralelas pueden combinarse en una sola resistencia. Estas simplificaciones facilitan el cálculo de los circuitos utilizando un diagrama de circuitos equivalente. Sin embargo, la descripción exacta de un circuito se pierde por un circuito equivalente. La figura 1 muestra el diagrama de circuito equivalente de una fuente de energía real como ejemplo.
En los sistemas trifásicos simétricamente estructurados y cargados, las cantidades de los voltajes y corrientes en las fases individuales son idénticas. Por esta razón, los sistemas tr ifásicos simétricos se combinan a menudo en diagramas de circuitos equivalentes monofásicos, lo que simplifica enormemente su cálculo. Las magnitudes de las otras fases se obtienen por un desplazamiento de fase de 120° o 240°. Un desplazamiento de fase describe el tiempo que transcurre entre dos fases, donde 360° corresponde a un período.
