Un gráfico solar representa gráficamente el ciclo diurno del sol y su cambio a lo largo del año. En el diagrama, la posición del sol está trazada como un ángulo de elevación sobre el ángulo del azimut. Este último suele darse en el ángulo de la hora unitaria. La máxima altitud o amplitud de la curva depende de la estación. Un determinado diagrama de posición del sol sólo es aplicable a lugares con la misma latitud geográfica. Además, hay que tener en cuenta la parametrización del ángulo horario a la zona horaria correspondiente.
Los diagramas de posición del sol se utilizan para la orientación de sistemassolares de todo tipo. Los diagramas de posición del sol también pueden ser mostrados con bucles horarios y coordenadas polares.

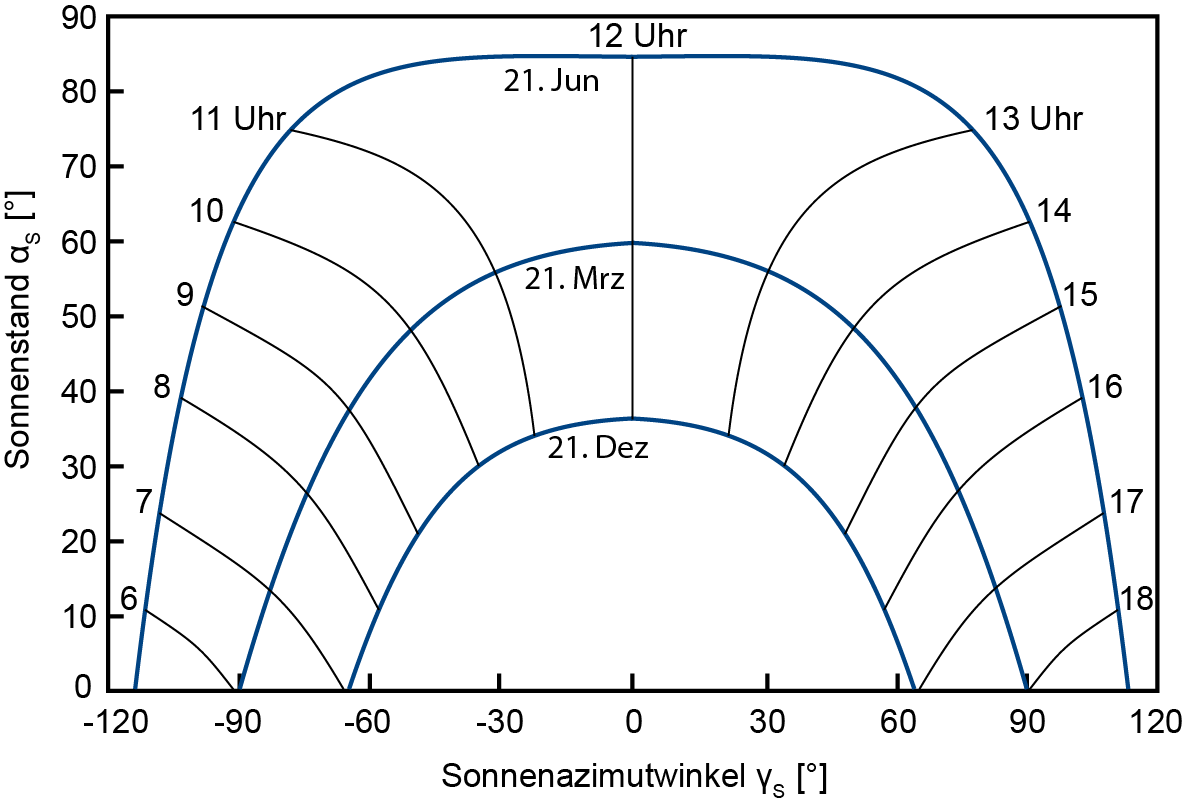

La figura 1 muestra un diagrama ejemplar de la posición del sol para la latitud ± 30° en tres días diferentes del año.
