Una barriera è parte di una diga. Serve per arginare un corso d'acqua che scorre. Grazie al suo design, che di solito è trasversale alla direzione principale del flusso, forma il serbatoio d 'acqua di testa insieme al terreno circostante. L'estremità superiore di una diga si chiama corona.
Le strutture a barriera sono suddivise in dighe, sbarramenti e dighe.

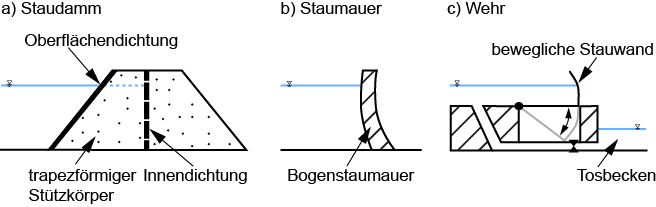

Una diga ha una sezione trasversale trapezoidale. I suoi elementi principali sono il corpo di supporto e la guarnizione, come mostrato nella Figura 1a. Il corpo di supporto è fatto di materiali naturali come la roccia e la terra ed è solitamente versato a strati. Il suo compito primario è quello di assorbire la pressione dinamica e trasferirla a terra. La guarnizione impedisce la formazione di vene d'acqua attraverso il corpo di supporto. È costruito con materiali da costruzione naturali, ad es. argilla e terriccio, o artificiali, ad es. cemento armato e asfalto. Può essere collocato sia all'interno del corpo portante che sulla sua superficie. A causa del metodo di costruzione a riempimento, una diga non pone requisiti elevati alla topografia o al sottosuolo della diga e, se necessario, è dotata di una struttura di protezione della corona. Questo si trova sotto la cresta della diga. Se la corona della diga è danneggiata, limita l'erosione causata dalle masse d'acqua in uscita.
Le dighe sono costituite da calcestruzzo, cemento armato o muratura e richiedono un sottosuolo roccioso. Si dividono in dighe a gravità, dighe ad arco e dighe a pilastri. La differenza principale tra le varianti sta nell'assorbimento e nella trasmissione della pressione dinamica. Le dighe a peso hanno una sezione trasversale triangolare e resistono alla pressione dell'acqua solo attraverso il loro peso. Le dighe ad arco trasferiscono la pressione principalmente orizzontalmente nei pendii adiacenti e le dighe a molo verticalmente nel terreno. La figura 1b mostra un esempio di diga ad arco.
Le dighe di solito consistono in un massiccio muro di cemento armato. Si distingue tra dighe fisse e mobili. Gli sbarramenti mobili, come mostrato in figura 1c, sono utilizzati non solo per chiudere la sezione trasversale del fiume, ma anche per regolare il flusso. Le parti mobili sono chiamate porte di sbarramento. Rispetto alle dighe e alle dighe con dighe e chiuse, le dighe con sbarramento hanno un basso effetto di accumulo e formano uno sbarramento insieme ad altre strutture come una centrale idroelettrica o una conca navale. Le dighe fisse hanno una cresta di trabocco. La corona dello sfioratore si trova al livello del bersaglio della diga e determina il limite superiore del serbatoio. Dopo aver raggiunto il bersaglio della diga, l'acqua si riversa nell'acqua di scarico attraverso la cresta di trabocco.
È possibile integrare una centrale idroelettrica direttamente in una diga o in uno sbarramento e farla funzionare al di fuori della diga come centrale di deviazione.
