Un grafico del sole rappresenta graficamente il ciclo diurno del sole e il suo cambiamento nel corso dell'anno. Nel diagramma, la posizione del sole viene tracciata come angolo di elevazione sopra l'angolo di azimut. Quest'ultimo è di solito dato nell'angolo orario unitario. L'altitudine o l'ampiezza massima della curva dipende dalla stagione. Un certo diagramma di posizione del sole è applicabile solo a luoghi con la stessa latitudine geografica. Inoltre, si deve tener conto della parametrizzazione dell'angolo orario rispetto al rispettivo fuso orario.
I diagrammi di posizione del sole vengono utilizzati per l'orientamento di impianti solari diogni tipo. I diagrammi della posizione del sole possono essere visualizzati anche con cicli di ore e coordinate polari.

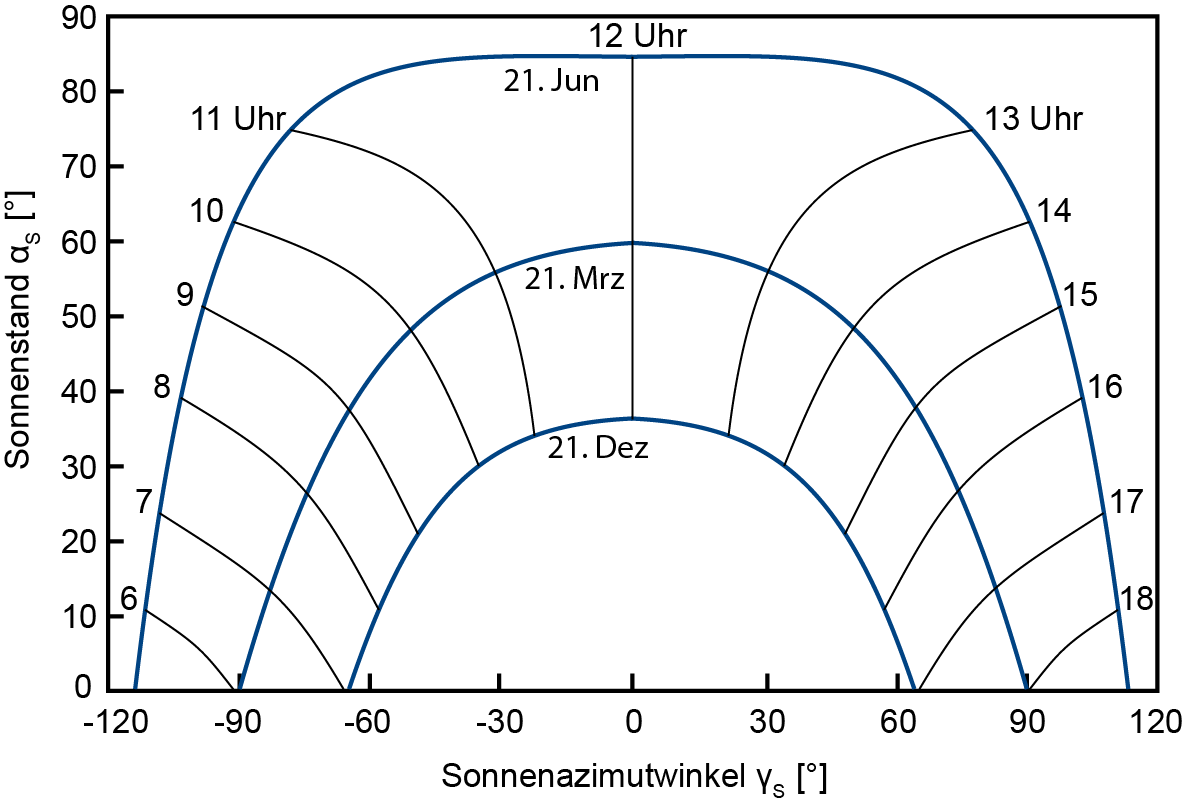

La figura 1 mostra un diagramma di posizione esemplare del sole per la latitudine ± 30° in tre diversi giorni dell'anno.
Diagramma del percorso del sole
sun path chart
