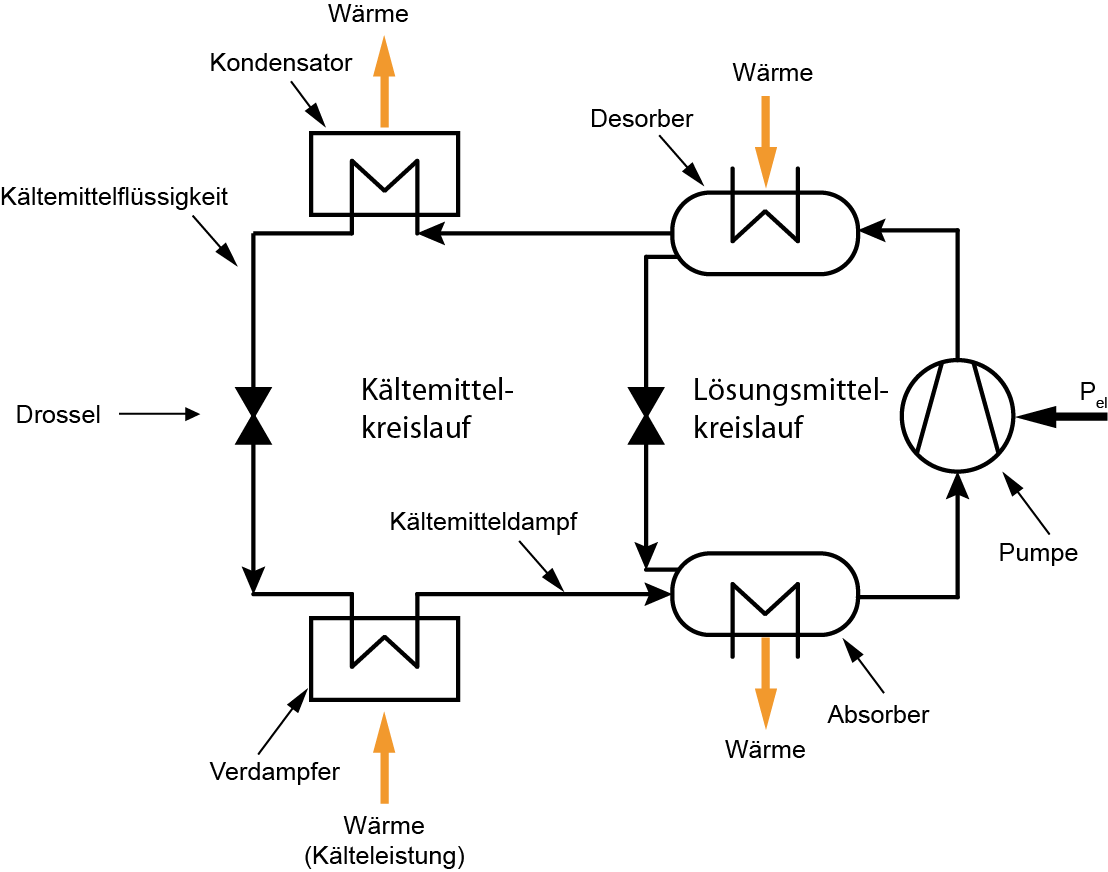

Il refrigeratore ad assorbimento è un refrigeratore ad assorbimento. Analogamente alla macchina frigorifera a compressione, viene fatto circolare un refrigerante. Con l'aiuto del refrigerante, il calore viene estratto da un'area da raffreddare e poi trasferito in un'altra area del sistema. Il refrigerante passa attraverso il ciclo mostrato in Figura 1(ciclo termodinamico).
Un refrigeratore ad assorbimento è costituito essenzialmente da un evaporatore, un assorbitore, un espulsore, un condensatore e un acceleratore. A differenza del refrigeratore ad adsorbimento, l'assorbitore e l'espulsore sono componenti separati, in modo che il processo del ciclo sia continuo.
Il refrigerante liquido viene riscaldato ed evaporato nell'evaporatore mentre assorbe il calore. Il vapore di refrigerante passa poi in un assorbitore, in modo che venga assorbito da un solvente, rilasciando calore. Il calore rilasciato viene dissipato per mezzo di uno scambiatore di calore. Una pompa alimenta la miscela liquida all'assorbitore, dove il refrigerante viene separato dal liquido solvente tramite l'apporto di calore. Questo processo si chiama desorbimento.
Il desorbimento produce di nuovo vapore refrigerante che viene immesso nel condensatore. Il calore viene estratto dal refrigerante in modo che si condensa. Il refrigerante liquido viene poi espanso da un acceleratore e reimmesso nell'evaporatore. Il solvente rimane nel circuito del solvente durante questo processo. Viene inoltre espanso da un acceleratore prima di essere restituito all'assorbitore. Nell'assorbitore, il solvente viene finemente atomizzato per assorbire nuovamente il refrigerante.
Il circuito dei solventi è chiamato anche compressore termico, in quanto sostituisce il compressore meccanico rispetto alla macchina frigorifera a compressione.
