Potenza reattiva

La potenza reattiva è una grandezza fisica nell'ingegneria energetica e ha il simbolo Q. La sua unità è Volt-Ampere Reactive (var). Viene utilizzato per generare campi elettromagnetici e non svolge alcun lavoro utile dal punto di vista del consumatore. La potenza reattiva viene generata quando l'energia viene prelevata dal sistema di trasmissione dell'energia e reinserita con un ritardo temporale. È presente, ad esempio, in una reattanza come una bobina o un condensatore. A differenza dell'energia attiva, l'energia reattiva non viene consumata. La potenza reattiva può essere utilizzata dal lato dell'utenza, ad esempio per creare un campo magnetico per il funzionamento di motori elettrici o pompe. Tuttavia, la potenza reattiva porta sempre a perdite di trasmissione.

Calcolo

La potenza reattiva è calcolata dal prodotto della potenza apparente e dal seno dell'angolo di sfasamento ϕ. Inoltre, la potenza reattiva può anche essere calcolata utilizzando la potenza apparente S e la potenza attiva P. La Figura 1 mostra il triangolo di potenza. Nel triangolo della potenza, la potenza reattiva è una quantità puramente immaginaria ed è sfasata di 90° con la potenza attiva. Tutte e tre le caratteristiche di potenza sono correlate tra loro attraverso il fattore di potenza cos(ϕ). Di conseguenza, la potenza reattiva comprende la parte immaginaria della potenza apparente S. Se la corrente e la tensione hanno uno sfasamento di ϕ=90°, c'è solo potenza reattiva. In questo caso la potenza attiva è pari a zero.

Leistungsdreieck

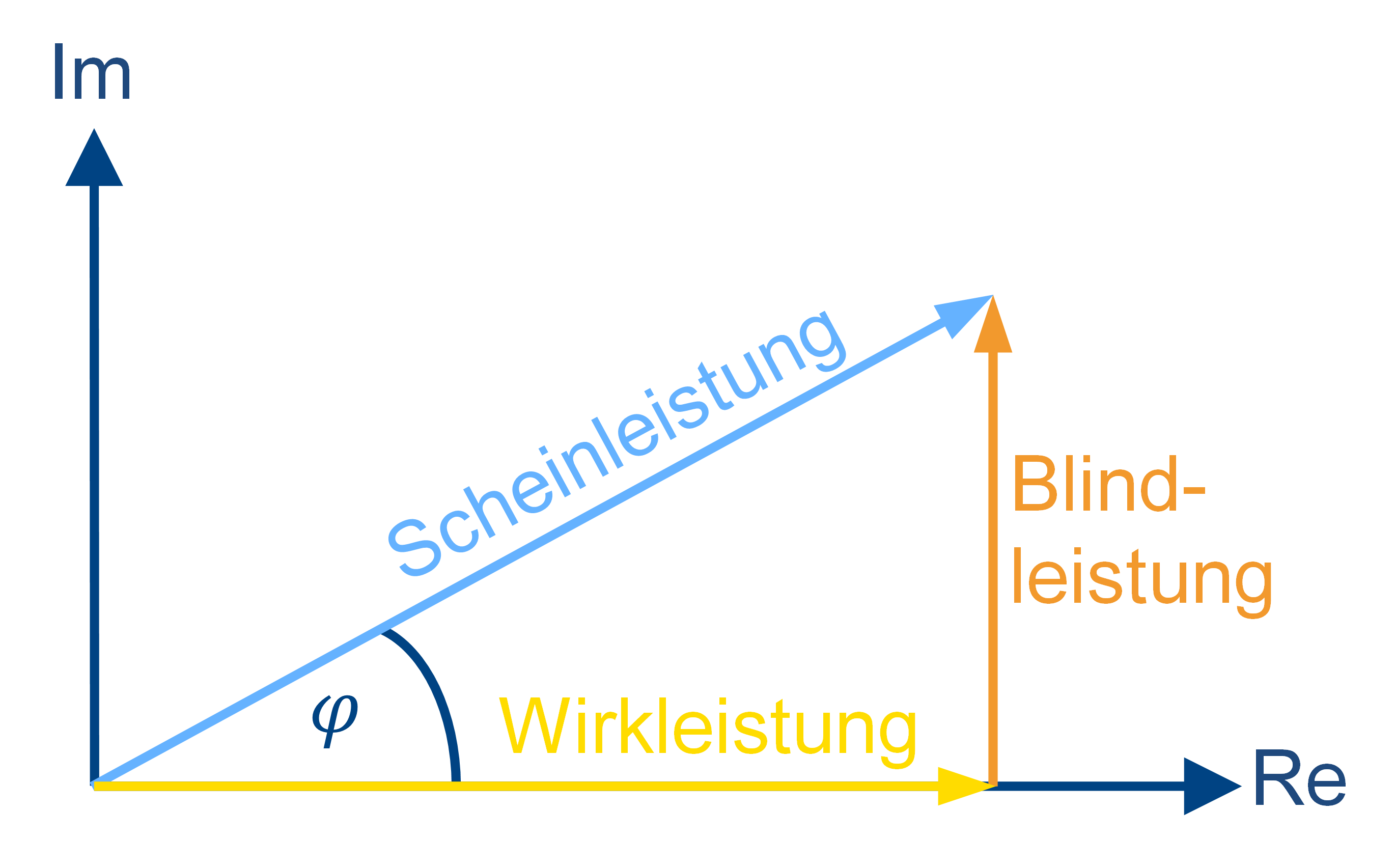

Fig. 1: Triangolo di potenza

Traduzione in inglese:

reactive power
