Il processo Clausius Rankine è un processo a vapore. Viene utilizzato come processo di confronto per le centrali a vapore. Di solito, il mezzo di lavoro nel processo Clausius Rankine è l'acqua.

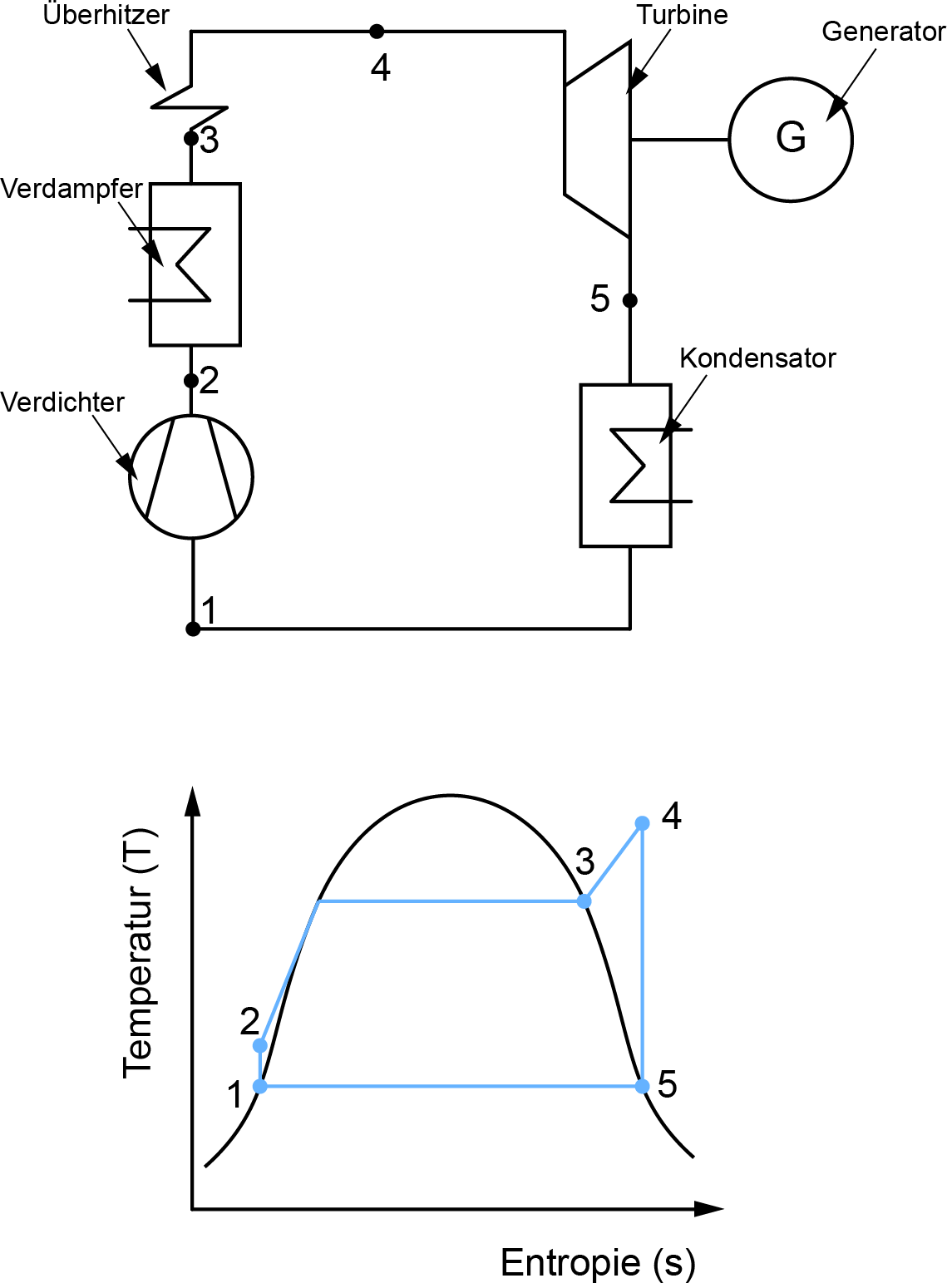

La figura 1 mostra sia la disposizione dei componenti della centrale elettrica di un processo Clausius-Rankine sia il processo tracciato in un diagramma di entropia di temperatura (diagramma T-s). Il processo inizia con un aumento della pressione adiabatica dell'acqua di alimentazione (1-2), seguito da un apporto di calore isobarico in una caldaia. L'apporto di calore consiste nel preriscaldamento e nell'evaporazione (2-3) e nel surriscaldamento del vapore (3-4). Il vapore surriscaldato viene poi espanso (4-5) in una turbina, per cui l'energia termica contenuta nel vapore viene prima convertita in energia meccanica e poi in energia elettrica attraverso il generatore. Dopo che il vapore espanso viene condensato isobaricamente (5-1) in un condensatore, il processo di ciclo ricomincia.
Processo circolare Clausius Rankine
