Le reti a raggi sono una semplice forma di rete. Le reti a raggi sono anche chiamate reti radiali, reti a punto o reti a prolunga. Sono tipici per la bassa tensione nelle zone rurali con bassa densità di carico. Sono costituiti da una serie di linee ramificate che vengono fornite da una stazione di rete locale comune. Le reti di radiazione si trovano anche nelle città ad alta densità di carico. Qui, tuttavia, le linee sono mantenute brevi.

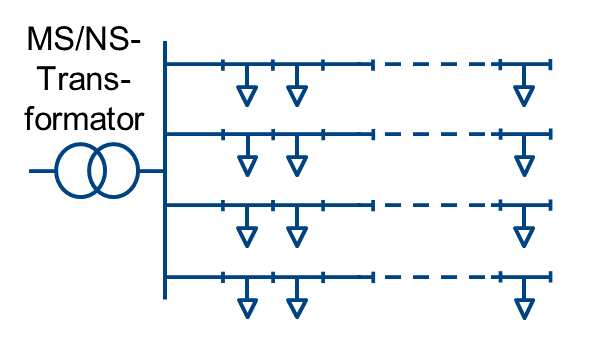

La Figura 1 mostra la struttura di un tipico alimentatore a bassa tensione progettato come rete radiante. Nel funzionamento normale, tutte le linee di alimentazione appartenenti ad una stazione di rete in una rete di radiazioni si irradiano dall'alimentatore. Tutte le possibili connessioni tra le linee sono disattivate. Ciò fornisce una chiara direzione del flusso di energia dalla stazione di rete locale al consumatore. Ad esempio, le linee in uscita alimentano le case su una strada in reti pubbliche a bassa tensione. Nelle reti a bassa tensione con un gran numero di impianti di generazione decentralizzati, il flusso di energia può anche essere invertito.
I vantaggi delle reti a fascio sono la semplice pianificazione e i bassi costi, nonché la grande chiarezza nella risoluzione dei problemi. Un ulteriore vantaggio è rappresentato dai minori costi di commutazione e di protezione.
Lo svantaggio è che in caso di guasto, tutti i consumatori di un fascio non possono più essere riforniti, il che porta ad un'ampia gamma di guasti. Inoltre, alla fine di linee più lunghe possono verificarsi elevate perdite di linea e problemi di tensione. C'è anche il pericolo che la tensione scenda molto bassa all'accensione di grandi carichi. Tuttavia, queste debolezze strutturali possono essere contrastate con misure quali sistemi di alimentazione di emergenza mobili o linee di collegamento alle reti vicine che vengono chiuse in caso di guasto. Tuttavia, il periodo di interruzione dopo un guasto nella rete radiante è di solito sempre nell'intervallo orario, anche se ci sono linee di collegamento alle reti vicine.
Rete radiale, rete spur, rete di estensione
radial network, radial system
