La paletta guida è un componente di una turbina ad acqua. Viene utilizzato per regolare l'afflusso dell'acqua della turbina al canale e per influenzare il momento angolare del fluido.

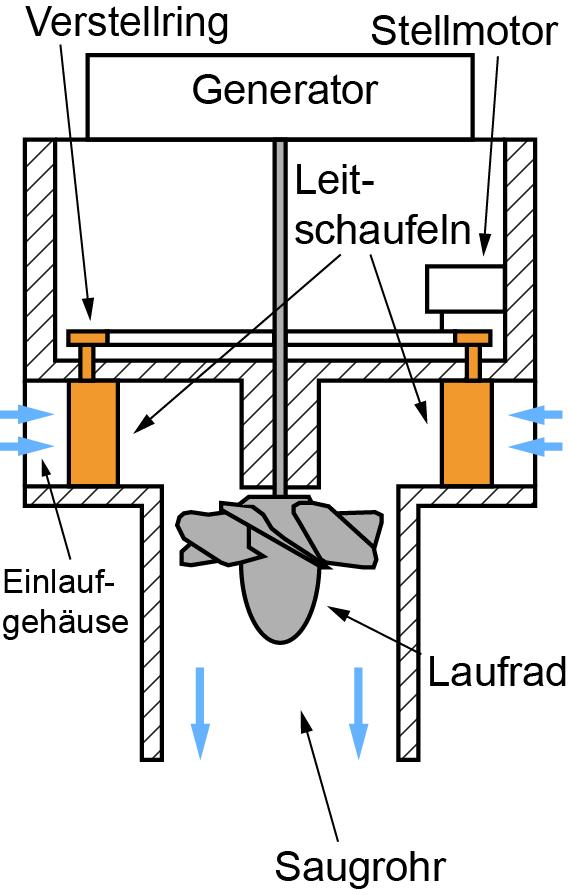

A seconda del tipo di turbina, la paletta guida è costruita in modo diverso. In una turbina Pelton, l'afflusso tangenziale di acqua motrice sulle pale del canale è controllato da ugelli. Per proteggere il canale, l'acqua può essere deviata via dalla turbina in caso di emergenza mediante deflettori di getto fino alla chiusura dell'elemento di chiusura. Le turbine Kaplan e le turbine Francis hanno un flusso uniforme da tutti i lati con l'aiuto di un involucro di ingresso come una vite di ingresso. Pertanto, la paletta guida deve estendersi anche sull'intero alloggiamento. Come mostrato in Figura 1, le palette di guida sono costituite da corpi a flusso simmetrico, le palette di guida, che sono installate in modo ruotabile. Le singole palette di guida, che insieme formano la ruota di guida, sono collegate tra loro tramite l'anello di regolazione. Questo è azionato dal servomotore. In questo modo tutte le palette di guida possono essere controllate contemporaneamente. A causa di questo collegamento, tuttavia, l'incastro di corpi estranei tra le singole palette di guida può bloccare l'intero apparato di guida. Un tale blocco può causare danni alle singole alette di guida a causa delle forze che si verificano quando le alette vengono regolate. Per separare le alette di guida bloccate dall'anello di regolazione si possono utilizzare tacche o dispositivi di regolazione. In questo modo solo la paletta guida direttamente interessata viene danneggiata e il resto dell'anello guida può essere chiuso. Le turbine a flusso incrociato sono alimentate solo da un lato. L'afflusso è controllato in questo punto da una paletta guida ruotabile e cuneiforme. La paletta guida può anche fungere da elemento di chiusura e bloccare completamente l'afflusso di acqua alla turbina.
