Uno schema circuitale equivalente è una rappresentazione grafica semplificata di un circuito che si comporta elettricamente allo stesso modo del circuito reale. I circuiti equivalenti semplici sono costituiti essenzialmente da resistenze ohmiche, capacità, induttori, sorgenti di tensione e sorgenti di corrente.

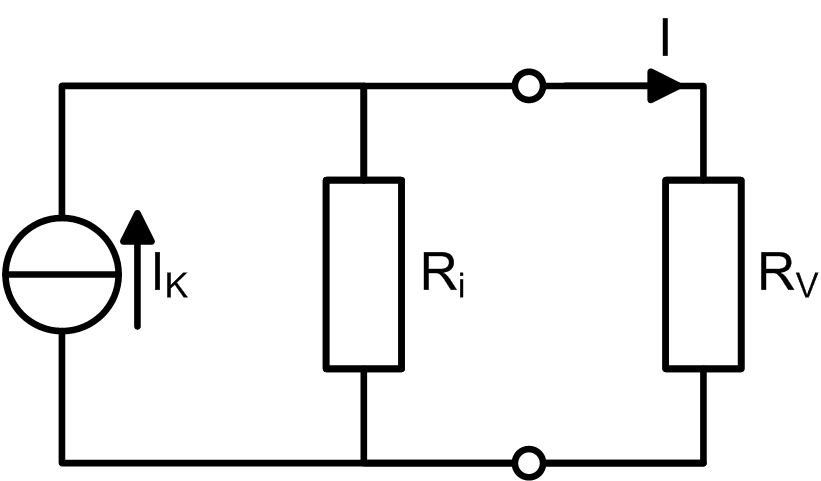

I componenti di un circuito di solito si influenzano a vicenda. Inoltre, molti componenti dipendono da varie variabili influenti. In uno schema circuitale equivalente, i circuiti e le relazioni complesse sono semplificati in modo tale che i circuiti diventano gestibili. Ad esempio, più resistenze parallele possono essere combinate in un'unica resistenza. Tali semplificazioni rendono più facile il calcolo dei circuiti utilizzando uno schema circuitale equivalente. Tuttavia, la descrizione esatta di un circuito viene persa da un circuito equivalente. La Figura 1 mostra lo schema circuitale equivalente di una fonte di alimentazione reale come esempio.
Nei sistemi trifase simmetricamente strutturati e caricati, le quantità di tensioni e correnti nelle singole fasi sono identiche. Per questo motivo, i sistemi trifase simmetrici sono spesso combinati in schemi elettrici equivalenti monofase, il che semplifica notevolmente il loro calcolo. Le grandezze delle altre fasi sono ottenute con uno sfasamento di 120° o 240°. Uno sfasamento di fase descrive lo sfasamento temporale tra due fasi, dove 360° corrisponde ad un periodo.
