O processo Clausius Rankine é um processo de energia a vapor. É utilizado como um processo de comparação para centrais a vapor. Normalmente, o meio de trabalho no processo Clausius Rankine é a água.

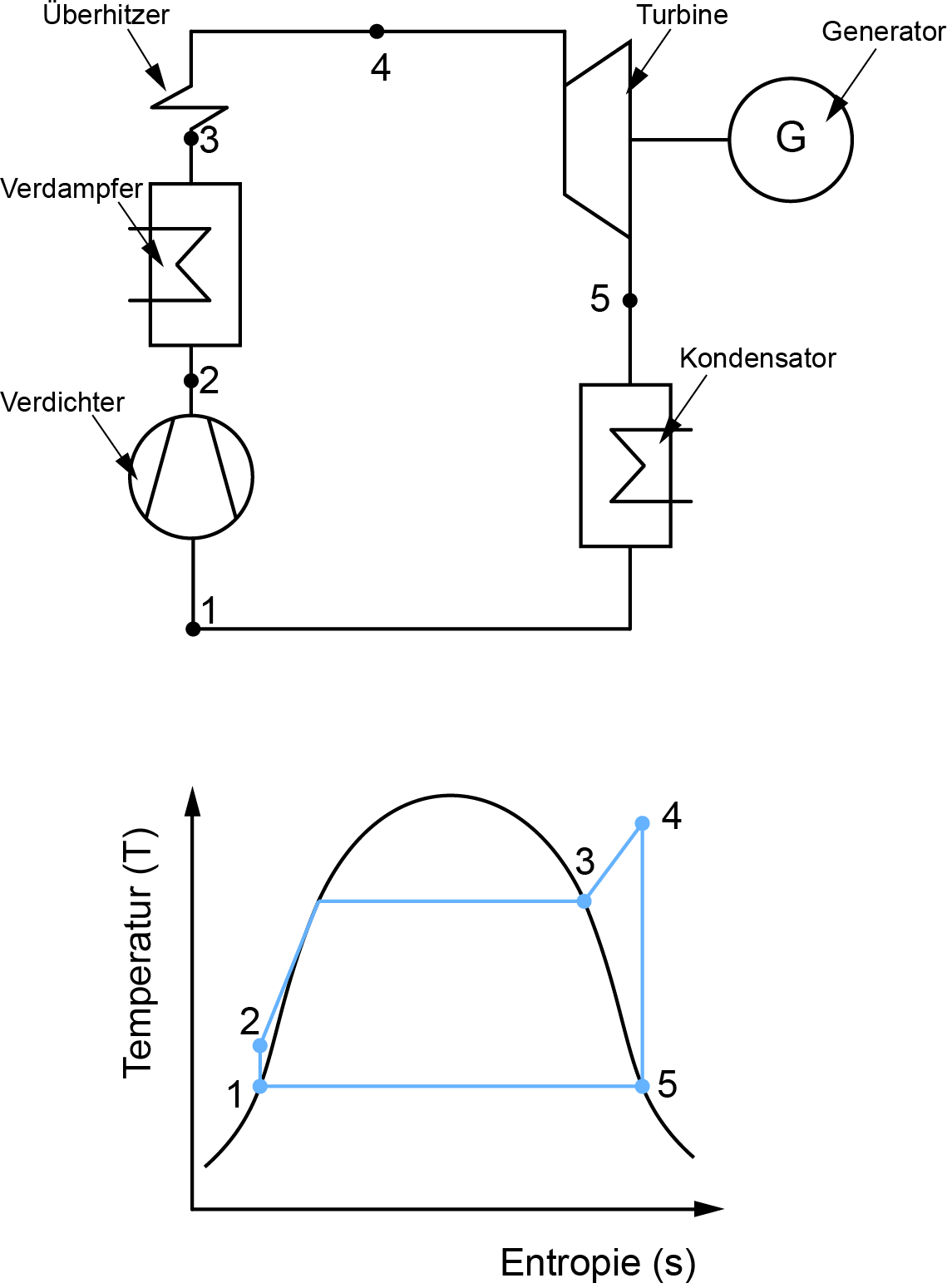

A figura 1 mostra tanto a disposição dos componentes da central eléctrica de um processo Clausius-Rankine como o processo traçado num diagrama de entropia de temperatura (diagrama T-s). O processo começa com um aumento da pressão adiabática da água de alimentação (1-2), seguido de uma entrada de calor isobárico numa caldeira. A entrada de calor consiste no pré-aquecimento e evaporação (2-3) e no sobreaquecimento do vapor (3-4). O vapor sobreaquecido é então expandido (4-5) numa turbina, em que a energia térmica contida no vapor é primeiro convertida em energia mecânica e depois em energia eléctrica através do gerador. Após o vapor expandido ser isobaricamente condensado (5-1) num condensador, o processo de ciclo recomeça.
Processo Circular Clausius Rankine
Clausius-Rankine cycle, Clausius-Rankine process
