Una estructura de entrada es parte de una planta hidroeléctrica. Se utiliza para extraer la cabecera del agua. También protege los otros componentes de la central hidroeléctrica de los restos flotantes y otros cuerpos extraños en el agua.

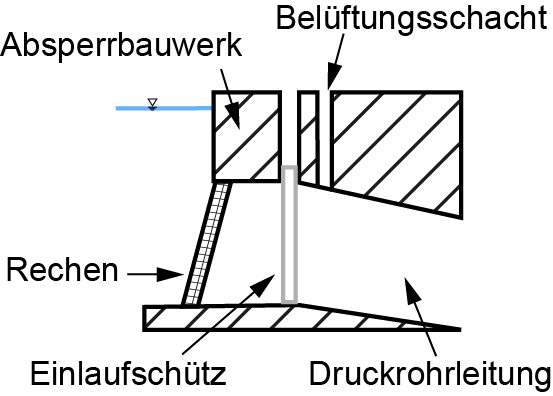

En el caso de las centrales hidroeléctricas de almacenamiento, la estructura de la toma suele estar integrada en la presa. Otras opciones son las estructuras de toma de agua situadas en la orilla o las torres de toma de agua situadas en la cabecera. La extracción se realiza principalmente por debajo de la superficie del agua para evitar la descarga de restos flotantes de la superficie del agua en la central eléctrica. Además, en la estructura de entrada se encuentra un rastrillo con un sistema de limpieza de rastrillo para mantener más cuerpos extraños alejados de la central hidroeléctrica. Un desarenador instalado detrás del rastrillo en algunas centrales eléctricas también permite reducir las partículas en suspensión en el agua de la turbina. Estos se asientan en la trampa de arena. Desde la estructura de entrada, el agua es conducida a través de la compuerta hasta la turbina. En la figura 1 se muestra una posible disposición.
Para permitir el drenaje de las tuberías de agua motriz, se debe proporcionar una válvula de compuerta llamada contactor de entrada. Sin embargo, no puede cerrarse inmediatamente al máximo flujo, sino que se cierra cuando se detiene la operación para drenar la tubería detrás de ella. Para que la igualación de la presión pueda tener lugar al llenar o vaciar la tubería, debe instalarse un pozo de ventilación directamente detrás del contactor de entrada.
Las estructuras de entrada de las centrales eléctricas de pasada suelen estar integradas en el vertedero. Además de los rastrillos y las trampas de arena, el patrón de flujo especial del curso de agua frente a la entrada sirve para protegerse de los restos de comida, arena y grava. Los restos flotantes pueden, por ejemplo, mantenerse alejados del punto de descarga por medio de las ingles y los durmientes. Además, el agua motriz puede ser aprovechada en el lado exterior de los recodos del río donde hay pocos restos flotantes.
