La red de transmisión de energía se divide en diferentes niveles de voltaje donde se transmite la energía eléctrica. Hay cuatro niveles de voltaje en Alemania:

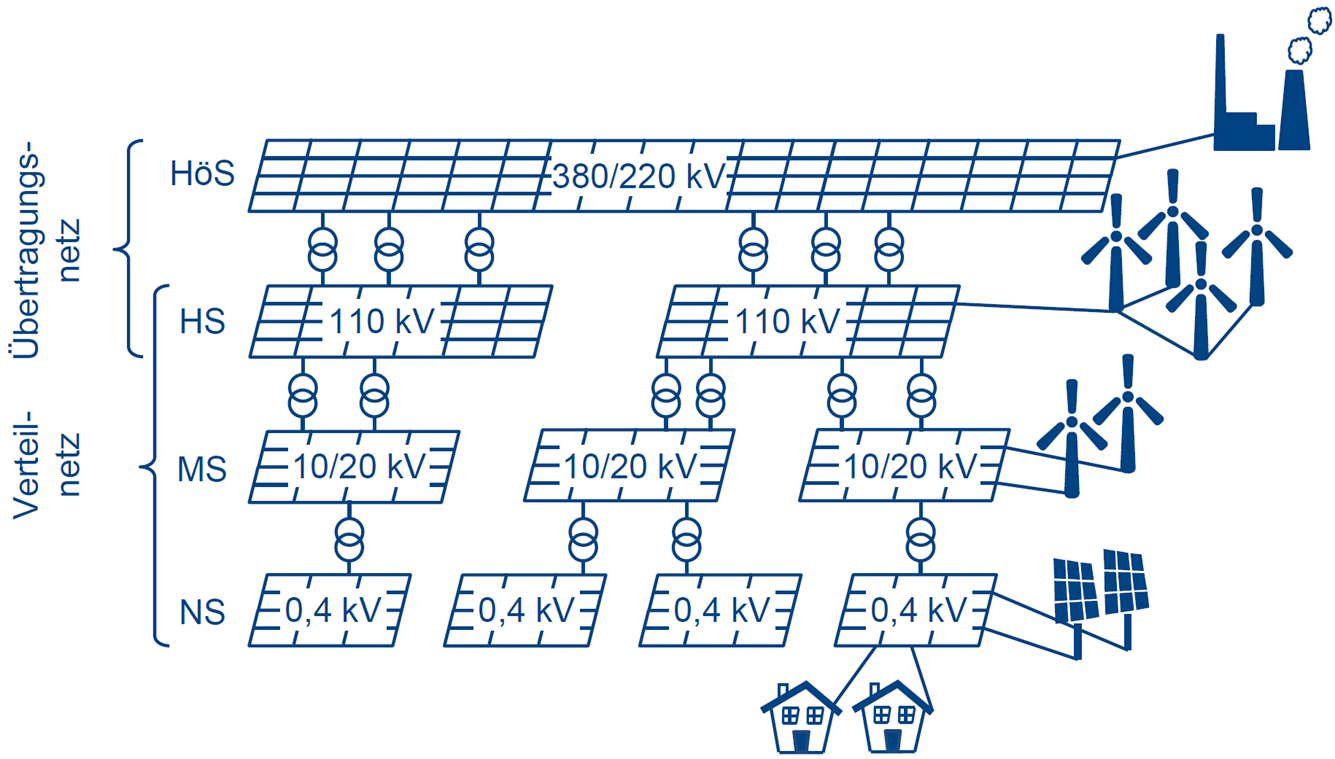

Los niveles de voltaje difieren en cuanto a la potencia transmisible, la distancia máxima de transmisión y las pérdidas de la red. La figura 1 muestra la estructura de la red de transmisión de energía alemana con los cuatro niveles de voltaje.
La red de transmisión, que incluye un voltaje extra alto y alto voltaje, se utiliza para transportar la energía eléctrica generada en las centrales eléctricas. El nivel de voltaje extra alto y el nivel de alto voltaje están conectados, por ejemplo, a las poderosas centrales eléctricas convencionales y a los grandes parques eólicos. La distribución de la energía eléctrica a los clientes finales, por otro lado, se realiza en los niveles de media y baja tensión. Las plantas de generación, como las turbinas de viento individuales, están conectadas directamente al nivel de media tensión. Por el contrario, la conexión a la red de los hogares y las pequeñas plantas de generación, como las plantas fotovoltaicas privadas, se realiza a bajo voltaje.
En Europa Occidental, el voltaje máximo es mayormente de 220 kV o 380 kV, por lo que la energía puede ser fácilmente transportada a través de las fronteras nacionales.
